3復合[FuHe]的研制

3.1復合[FuHe]調濕性能[XingNen]的測試

從圖3、圖4的結果看出,乳液型的調濕性能[XingNen]不是很理想。在成膜物質[WuZhi]丙烯酸酯乳液中加入無機[WuJi]成膜物質[WuZhi](圖中比例為無機[WuJi]成膜物質[WuZhi]在成膜物質[WuZhi]中的含量),制成復合[FuHe]。如果單獨使用無機[WuJi]成膜物質[WuZhi],由于它的固體含量低,干燥收縮大,容易引起涂膜開裂,使中的多孔材料更多地與空氣接觸,有很好的吸放濕能力,然而為了避免涂膜開裂,需要加入乳液與之復配。本實驗[ShiYan]通過控制無機[WuJi]成膜物質[WuZhi]的比例,使涂膜連續(xù)成膜,不能有開裂現(xiàn)象。復合[FuHe]兼具有機和無機[WuJi]的性質,不但常規(guī)性能[XingNen]優(yōu)良,還可以提高[TiGao]吸放濕能力。復合[FuHe]的吸放濕性能[XingNen]測定實驗[ShiYan]條件和過程同2.3。結果如圖5和圖6。

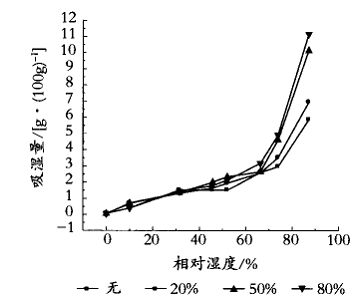

圖5復合[FuHe]吸濕[XiShi]曲線

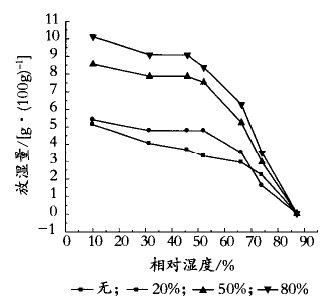

圖6復合[FuHe]放濕曲線

從圖5可知,隨著無機[WuJi]成膜物質[WuZhi]含量的增加,高濕度情況下的吸濕[XiShi]量明顯提高[TiGao],在RH=85%時,飽和吸濕[XiShi]量由乳膠型的5%提高[TiGao]到11%?？梢?SPAN lang=EN-US>,通過基料的復合[FuHe],大大提高[TiGao]了調濕的吸濕[XiShi]性能[XingNen]。與乳膠型的放濕性能[XingNen]相比,的放濕量也隨著無機[WuJi]成膜物質[WuZhi]含量的增加而增加,最大放濕量,RH從85%到10%時,由5%提高[TiGao]到10%。

3.2無機[WuJi]成膜物對附著[FuZhou]力的影響

無機[WuJi]成膜物的加入直接影響涂膜的附著[FuZhou]力(如表2)。從表2可知,隨著無機[WuJi]成膜物用量的增加,的附著[FuZhou]力變好,但用量太大,又會使附著[FuZhou]力變差,這可能是因為,無機[WuJi]成膜物質[WuZhi]中二氧化硅粒子對固體顆粒包覆層加厚,致使顆粒之間及顆粒與基層之間缺陷增多,所以無機[WuJi]成膜物質[WuZhi]的最佳用量為35%～60%[10]。綜合吸放濕能力和附著[FuZhou]力測試,確定無機[WuJi]成膜物質[WuZhi]的最佳用量為50%～60%,如果換算成每平方米的吸濕[XiShi]量,本實驗[ShiYan]中50%復合[FuHe]型的最大吸濕[XiShi]量就可以分別達到75g/m2和70g/m2,符合同類產品的標準JISA6909—2003(規(guī)定吸放濕性能[XingNen]不低于70g/m2)。

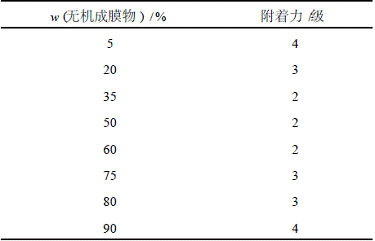

表2無機[WuJi]成膜物質[WuZhi]用量對涂膜附著[FuZhou]力的影響

3.3復合[FuHe]常規(guī)性能[XingNen]的檢驗

按照GB/T9756—2001測定50%復合[FuHe]的常規(guī)性能[XingNen],結果見表3。

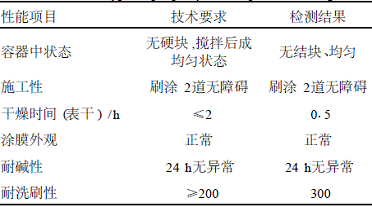

表3復合[FuHe]常規(guī)性能[XingNen]的測試結果

4結語

本文對幾種吸濕[XiShi]材料的吸濕[XiShi]性能[XingNen]進行了實驗[ShiYan]研究,可以看出經(jīng)過特殊工藝處理后的硅藻土吸濕[XiShi]性能[XingNen]優(yōu)于其他材料,此外硅藻土還具有一些其他的優(yōu)良性能[XingNen],因此本實驗[ShiYan]選用硅藻土作為的填料,制成了乳膠型,通過測定這種的吸放濕特性,確定了硅藻土在填料中的最佳含量。為了提高[TiGao]的調濕能力,在基料中加入了無機[WuJi]成膜物質[WuZhi],實驗[ShiYan]結果表明,通過復合[FuHe],大大提高[TiGao]了的吸放濕能力,在對附著[FuZhou]力實驗[ShiYan]比較中,得出了無機[WuJi]成膜在中添加的比例。復合[FuHe]滿足該類產品的標準,而且也滿足建筑的常規(guī)標準。因而,復合[FuHe]型調濕在建筑領域的應用中有良好的前景,對建筑節(jié)能有重要的意義。
