一、生產(chǎn)工藝
以酚醛樹脂固化的環(huán)氧粉末涂料為示例，介紹環(huán)氧粉末涂料制備方法。

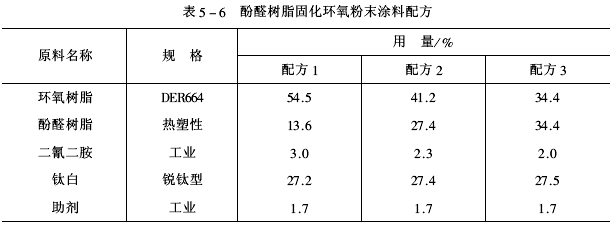

1.配方組成 酚醛樹脂固化環(huán)氧粉末涂料配方見表5-6。
2.生產(chǎn)工藝 粉末涂料的制造方法有干混法、熔融混合法、蒸發(fā)法、噴霧干燥法和沉淀法。環(huán)氧粉末涂料采用熔融擠出混合法生產(chǎn)，具體操作工序為原材料預(yù)混合—熔融混合—冷卻及破碎—細粉碎—分級過篩—成品包裝。生產(chǎn)工藝要點如下所述。
 將配好的各組分物料加入高速混合機內(nèi)預(yù)混合約5～10min；取出放入螺桿擠出機內(nèi)加熱熔融、控制加料段溫度為70～90℃，擠出段溫度為110～120℃；然后軋成1mm薄片，冷卻后進入粉碎機內(nèi)；粉碎并分級篩選180目全部通過為合格產(chǎn)品。
二、產(chǎn)品性能及用途

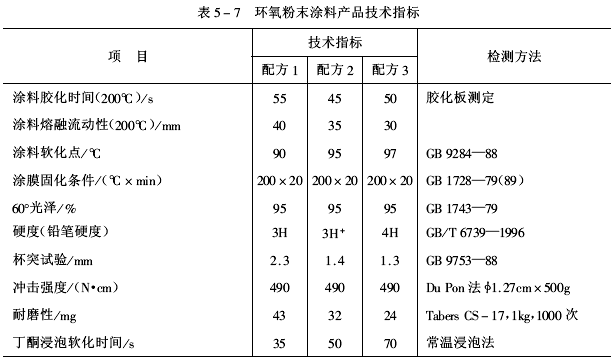

1.技術(shù)指標(biāo) 環(huán)氧粉末涂料產(chǎn)品的技術(shù)指標(biāo)見表5-7。
 2.產(chǎn)品特性及用途 酚醛樹脂固化的環(huán)氧粉末涂料形成的涂膜機械強度、耐化學(xué)藥品（酸、堿、鹽等）性、耐水性、電絕緣性和耐熱穩(wěn)定性都優(yōu)良。該系列涂料適用于涂裝金屬罐內(nèi)壁、食品貯槽、鐵桶和管道等防腐蝕保護。
|
- 綠色
- 藍色
- 紅色
- 桃紅色
- 黑色
- 褐色
