環(huán)氧樹脂本身是一種熱塑性高分子預(yù)聚物，單獨(dú)存在幾乎沒有使用價(jià)值，只有加入固化劑，使之交聯(lián)形成網(wǎng)狀立體結(jié)構(gòu)，才能體現(xiàn)出各項(xiàng)優(yōu)良性能。因此，環(huán)氧樹脂的應(yīng)用及固化產(chǎn)物的性能，對固化劑的依賴性很大。熱塑性酚醛樹脂(novolacresin)和甲階熱固性酚醛樹脂(resolresin)均可作為環(huán)氧樹脂的固化劑。目前開發(fā)應(yīng)用較多的是熱塑性酚醛樹脂。在涂料、粘結(jié)、層壓、澆鑄等方面已有廣泛的應(yīng)用。

三、結(jié)果與討論

1、eb454a80/酚類固化劑凝膠特性的研究

(1)不同促進(jìn)劑對凝膠特性的影響

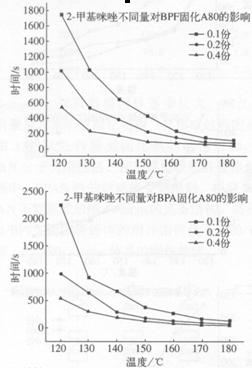

對a80/novolac，a80/bpan，a80/bpfn體系分別以dmp-30，2-mz以及六次甲基四胺為促進(jìn)劑，研究不同促進(jìn)劑對上述體系凝膠特性影響(見圖1、2、3)。結(jié)果表明以2-mz為促進(jìn)劑，凝膠時(shí)間a80/bpan>a80/dicy>a80/bpfn>a80/novolac順序縮短，特別是在低溫(120℃)，差異更加明顯，而高溫(180℃)，則趨于接近；而以dmp-30為促進(jìn)劑時(shí)，在低溫(120～130℃)，凝膠時(shí)間按a80/bpfn>a80/bpan>a80/novolac順序縮短，而高溫階段(140～180℃)，凝膠時(shí)間則變成a80/novolac>a80/bpan>a80/bpfn，說明以dmp-30為促進(jìn)劑，隨溫度的升高a80/bpfn體系的凝膠時(shí)間急劇縮短，而a80/novolac體系的凝膠時(shí)間變化平緩，a80/bpan體系的凝膠時(shí)間變化介于兩者之間，這與表1中a80/bpfn體系的dsc曲線峰頂溫度最低是一致的；以六次甲基四胺為促進(jìn)劑時(shí)，三個(gè)體系出現(xiàn)凝膠現(xiàn)象的特征不典型，導(dǎo)致凝膠終點(diǎn)的判斷不準(zhǔn)確，因而沒有明顯的規(guī)律。

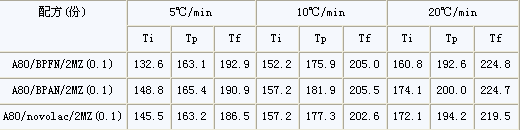

表1 a80/酚醛樹脂固化劑不同升溫速率下固化反應(yīng)放熱峰溫度

環(huán)氧novolac樹脂體系研究（二）

環(huán)氧novolac樹脂體系研究（二）

環(huán)氧novolac樹脂體系研究（二）

環(huán)氧novolac樹脂體系研究（二）

環(huán)氧novolac樹脂體系研究（二）
