| 光固化[GuHua]涂料以其節(jié)省能源、減少空氣污染、固化[GuHua]速度快，適用于自動(dòng)化流水線涂布等特點(diǎn)，而日益引起涂料行業(yè)的關(guān)注。隨著世界范圍內(nèi)環(huán)境保護(hù)日益重視，和綠色科技事業(yè)的蓬勃發(fā)展，光固化[GuHua]技術(shù)因其能有效地控制空氣污染，特別是可以大大減少揮發(fā)性有機(jī)物，而越來(lái)越受到全世界的青睞。不飽和聚酯樹(shù)脂[ShuZhi](UPR)型的光固化[GuHua]樹(shù)脂[ShuZhi]，是發(fā)展最早、銷(xiāo)量最大的光固化[GuHua]樹(shù)脂[ShuZhi]，主要用于光敏樹(shù)脂[ShuZhi]印刷版、光敏油墨、光敏涂料，及印刷電路版的光致抗蝕膜等。但是感光不飽和聚酯樹(shù)脂[ShuZhi]分子鏈上，存在部分未反應(yīng)的端羧基，端羧基耐堿性差、堿性環(huán)境中無(wú)法使用；另外固化[GuHua]時(shí)體積收縮率較高，不易得光滑平整的膜。這些缺陷就需要其它材料解決。據(jù)中國(guó)[ZhongGuo]環(huán)氧樹(shù)脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)專(zhuān)家介紹，用環(huán)氧樹(shù)脂[ShuZhi]與不飽和聚酯的端基反應(yīng)，就是很好的選擇和解決途徑，一方面消去了大部分羧基、一方面使聚酯分子擴(kuò)鏈，形成UP-PER-UP型嵌段共聚物。中國(guó)[ZhongGuo]環(huán)氧樹(shù)脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)的這位專(zhuān)家，就共聚及相關(guān)方面的最新研究，作了較為詳細(xì)的情況介紹。
(六)引發(fā)劑的影響

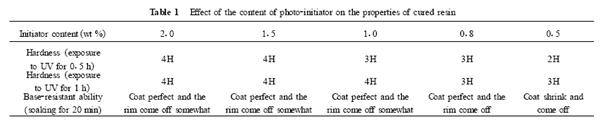

B-UPR中分別加入1wt%安息[AnXi]香乙醚及1wt%/1wt%的二苯甲酮/三乙胺進(jìn)行紫外光照射，結(jié)果如下:加入安息[AnXi]香乙醚的樹(shù)脂[ShuZhi]1min時(shí)已凝膠，而加入二苯甲酮/三乙胺的樹(shù)脂[ShuZhi]光照20min時(shí)尚未凝膠。安息[AnXi]香類(lèi)引發(fā)劑通過(guò)光化學(xué)反應(yīng)可直接引發(fā)單體聚合，二苯酮類(lèi)與三乙胺是通過(guò)激發(fā)態(tài)的奪氫反應(yīng)產(chǎn)生有效自由基的。據(jù)文獻(xiàn)報(bào)道，苯乙烯可使酮的激發(fā)態(tài)退化，引發(fā)劑效率大大降低。所以此類(lèi)含苯乙烯的樹(shù)脂[ShuZhi]，用二苯甲酮/三乙胺類(lèi)引發(fā)劑效果不好。而安息[AnXi]香醚的激發(fā)態(tài)壽命短，不易為苯乙烯所淬滅，所以可用于含苯乙烯的樹(shù)脂[ShuZhi]的聚合。據(jù)中國(guó)[ZhongGuo]環(huán)氧樹(shù)脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場(chǎng)專(zhuān)家介紹，B-UPR中加入安息[AnXi]香乙醚，加量分別為樹(shù)脂[ShuZhi]質(zhì)量的2.0%、1.5%、1.0%、0.8%、0.5%。在玻璃片上涂膜，經(jīng)紫外光照射1h，結(jié)果表明(表1)安息[AnXi]香乙醚的加入量為110%～115%即可。
(七)B-UPR和UPR硬度、耐堿性、固化[GuHua]體積收縮率的比較

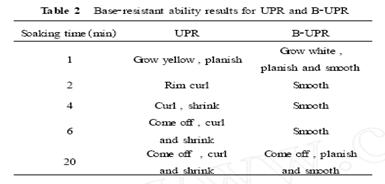

兩種樹(shù)脂[ShuZhi]中分別加入1%安息[AnXi]香乙醚，在玻璃片上涂敷然后經(jīng)紫外光照射1h。據(jù)中國(guó)[ZhongGuo]環(huán)氧樹(shù)脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場(chǎng)專(zhuān)家介紹。固化[GuHua]后樹(shù)脂[ShuZhi]的硬度分別為：UPR2H鉛筆硬度，B-UPR4H鉛筆硬度。且B-UPR的膜對(duì)玻璃片的粘結(jié)力也明顯好于UPR。將固化[GuHua]后的樹(shù)脂[ShuZhi]樣品放入煮沸的10%NaOH水溶液中浸泡，結(jié)果如表2。
(資料來(lái)源：中國(guó)[ZhongGuo]環(huán)氧樹(shù)脂[ShuZhi]專(zhuān)家?guī)?，編輯：?xí)樹(shù))
環(huán)氧樹(shù)脂 - m.wkzeq.com.cn -(責(zé)任編輯：admin) |
