B組分：固化劑，混合溶劑。

　　配比：按A組分∶B組分(質(zhì)量比)=5∶1。

　　1.4試驗(yàn)方法

　　先進(jìn)行配方設(shè)計(jì)，再按照配方配料。先將固體環(huán)氧樹脂用混合溶劑溶解成透明均勻的透明液體，再加入分散劑，顏填料和防沉劑混合研磨至細(xì)度為30μm。按標(biāo)準(zhǔn)制備檢驗(yàn)試板，單層試板膜厚(40±5)μm，自干30min后噴涂下一道聚氨酯涂料，干燥后進(jìn)行性能檢測。

　　2結(jié)果與討論

　　2.1環(huán)氧樹脂的選擇

　　

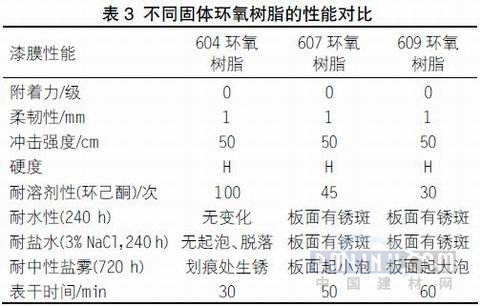

　　環(huán)氧樹脂的種類有很多，本試驗(yàn)主要根據(jù)環(huán)氧值來選擇，選用3種不同環(huán)氧值的固體環(huán)氧樹脂進(jìn)行試驗(yàn)，均為江蘇三木化工集團(tuán)生產(chǎn)，表3為這3種不同環(huán)氧值的固體環(huán)氧樹脂的機(jī)械性能對(duì)比試驗(yàn)結(jié)果?！?/p>
