2.3合適顏基比的選擇

　　

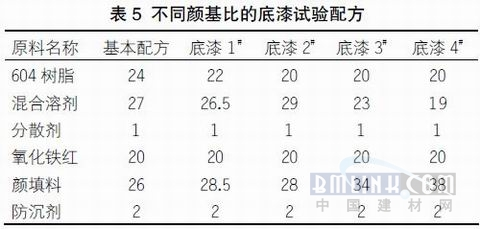

　　在基本配方的基礎(chǔ)上，適當(dāng)增加顏填料的用量，檢測其綜合性能，具體的試驗方案見表5，性能對比結(jié)果見表5。

　　表6不同顏基比的底漆性能測試結(jié)果　　
　　從表6可以看出，通過增加顏填料的用量，能提高漆膜的干燥速度和漆膜硬度，對漆膜的防腐性能也有一定的提高，而且可以降低成本。究其原因是因為隨著涂料中顏填料含量的增加，樹脂含量相對下降，可以提高漆膜的致密性，但顏填料的增加量也是有限的，比如當(dāng)顏基比達到3時，漆膜的各項性能都有明顯下降，具體表現(xiàn)在耐化學(xué)品性能和層間附著力方面。
