將10mg樣品粉末溶解在10ml的thf中，然后用濾膜進行過濾，用注射器取25μl樣品溶液，利用waters公司生產的凝膠色譜儀以3μl/min的進樣速率進行測試。

    2·結果與討論

    2.1接枝聚合溫度對樹脂透明性的影響

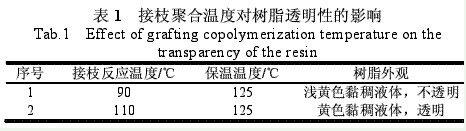

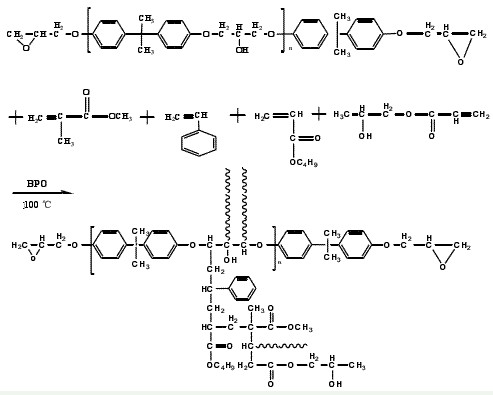

    表1是不同接枝反應溫度對樹脂透明性的影響。從表1中可以看出當接枝溫度為90℃，保溫溫度為125℃合成的樹脂顏色比較淡，更重要的是樹脂不透明。當接枝溫度為110℃，保溫溫度為125℃，所合成的樹脂透明性較高，各聚合物相容性較好，能形成均相。這充分說明引發(fā)劑自由基奪取亞甲基上的氫需要一定能量，當接枝溫度較低時能量也較低，不利于接枝反應發(fā)生，主要發(fā)生的是各單體間的共聚反應，聚合物之間相容性差，不能形成均一的相，導致合成的樹脂不透明。當接枝反應溫度為110℃，保溫溫度為125℃時能得到透明性較高的聚合物體系。
