環(huán)氧樹脂網(wǎng)(m.wkzeq.com.cn)最新報道[此消息來源于網(wǎng)絡(luò)]。

 2.2不同環(huán)氧樹脂的量對樹脂透明性的影響

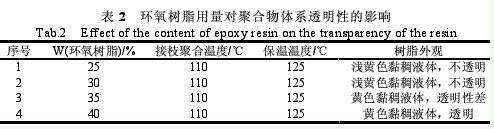

    表2是不同環(huán)氧樹脂用量對樹脂透明性的影響。從表2中可以看出，隨著環(huán)氧樹脂用量的增加透明性是逐漸增加的。這說明當(dāng)環(huán)氧樹脂用量較低時環(huán)氧樹脂中接枝點較少，接枝率低，聚合物之間相容性差。隨著環(huán)氧樹脂量的增加接枝點相應(yīng)的增加，接枝率高，單體之間的共聚反應(yīng)相應(yīng)減少所得到的產(chǎn)品透明性好。


    2.3環(huán)氧樹脂接枝改性前后的紅外光譜分析

    將未接枝改性的環(huán)氧樹脂e-44與接枝改性后的環(huán)氧樹脂e-44進行紅外測試比較，如圖1所示。

    由圖1可以看出，未接枝改性的環(huán)氧樹脂在835cm-1和913cm-1處是環(huán)氧基特征吸收峰，1248cm-1處是醚鍵特征吸收峰，1504cm-1和1608cm-1處是苯環(huán)特征吸收峰，3487cm-1處是-oh特征吸收峰。接枝改性后的環(huán)氧樹脂在3510cm-1處的-oh吸收峰明顯增強，這是因為丙烯酸羥丙酯接枝到環(huán)氧樹脂上，使-oh含量增加的緣故。改性后的環(huán)氧樹脂在1724cm-1處出現(xiàn)明顯的-c=o吸收峰，在695cm-1和760cm-1處是苯乙烯中苯環(huán)特征吸收峰。這說明利用丙烯酸酯樹脂對環(huán)氧樹脂進行接枝改性是成功的。

　　以上是《鋁箔用丙烯酸酯接枝環(huán)氧樹脂防腐涂料（三）》的詳細內(nèi)容。
