環(huán)氧樹脂網(wǎng)(m.wkzeq.com.cn)最新報(bào)道[此消息來源于中國環(huán)氧樹脂網(wǎng)：www.epoxy-e.com]。

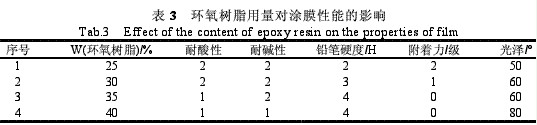

    表3是環(huán)氧樹脂用量對涂膜性能的影響。涂膜所用固化劑為氰特CYMEL-303LF氨基樹脂，固化溫度為180℃。從表3中可以看出當(dāng)環(huán)氧樹脂用量增加，涂膜的各項(xiàng)性能是增加的。當(dāng)環(huán)氧樹脂用量達(dá)到40%，各項(xiàng)性能達(dá)到最佳值，能夠滿足鋁箔的防腐要求。同時也能夠說明接枝率對涂膜性能有很大關(guān)系，接枝率高，聚合物透明性高，涂膜性能相對較好。

    3·結(jié)論

    利用丙烯酸酯類單體對環(huán)氧樹脂接枝改性成功制備出了鋁箔用防腐涂料。通過實(shí)驗(yàn)確定了合成環(huán)氧–丙烯酸酯樹脂的工藝及配方：聚合接枝溫度為110℃，保溫溫度為125℃，引發(fā)劑的用量為2%，環(huán)氧樹脂的含量為40%時制備的環(huán)氧-丙烯酸酯樹脂的涂膜性能最佳，符合鋁箔用防腐涂料的標(biāo)準(zhǔn)。

　　以上就是這篇文章的全部內(nèi)容。
