耿堅強1，劉攀1，李春軒2，彭曉春1，劉勝林1

(1.長安大學(xué)質(zhì)料科學(xué)與工程學(xué)院，西安710064;2.陜西通宇公路研討全部限公司，西安710064)

擇要：涂料在天然曝曬的前提下舉行老化，須要很長的時候，不克不及快速相識其老化掉效機理，接納人工紫外-噴淋的加快老化實驗對醇酸系統(tǒng)和聚氨酯系統(tǒng)舉行加快老化，操縱SEM、光芒度儀和FT-IR對老化的涂層舉行闡發(fā)表征。效果注解，兩種系統(tǒng)的老化掉效機理是差別的，醇酸系統(tǒng)利用壽命低于聚氨酯系統(tǒng)的重要緣故原由是其耐水本領(lǐng)較弱，若能進步其耐水本領(lǐng)，醇酸系統(tǒng)的利用范疇將會擴展。

0.要害詞：人工加快老化;醇酸磁漆;聚氨酯面漆;外貌闡發(fā)

為了掩護公路鋼橋不受腐化，耽誤橋梁利用壽命，國表里常接納涂料舉行防腐化掩護，從最早的單一涂料防腐到如今的重防腐涂裝系統(tǒng)，涂料用于金屬防腐化已稀有百年的汗青[1-2]。我國的公路橋梁在早期的涂裝中一樣平常接納的是醇酸涂裝系統(tǒng)，如南京長江大橋(1968年)和江西九江長江大橋(1993年)的鋼布局外外貌接納的是醇酸紅丹防銹漆+灰鋁鋅醇酸磁漆的涂裝系統(tǒng)，至今也有部門橋梁仍接納這種涂裝方法。跟著涂料樹脂的生長，聚氨酯涂料開端大面積利用，如廈門海滄大橋(1999年)和宜昌長江大橋(2001年)鋼箱梁外外貌接納的是無機富鋅底漆+環(huán)氧云鐵中心漆+聚氨酯面漆的涂裝系統(tǒng)[3-6]。這兩種涂裝系統(tǒng)在橋梁的防腐掩護中都起到了主要的感化，但醇酸系統(tǒng)的壽命一樣平常為2～3年，聚氨酯系統(tǒng)壽命一樣平常為5～8年，為了找出兩者壽命差距的緣故原由，本文在室內(nèi)對這兩種系統(tǒng)舉行了人工加快老化實驗，對老化降解階段所產(chǎn)生的物理和化學(xué)轉(zhuǎn)變舉行了研討與商量，實驗找出兩種系統(tǒng)老化掉效的機理。

1.實驗質(zhì)料及要領(lǐng)(文章泉源舉世聚氨酯網(wǎng))

(1)原質(zhì)料：天津燈塔涂料有限公司的紅丹酚醛底漆、灰鋁鋅醇酸磁漆、無機富鋅底漆、灰云鐵環(huán)氧中心漆和聚氨酯面漆。(2)樣板的制取要領(lǐng)：拔取Q235低碳鋼作為底板，導(dǎo)熱性和耐腐性機能好，尺寸為70mm×150mm×(1.2～1.5)mm，涂刷進步行外貌處置懲罰，用噴砂機噴砂到Sa3.0級，然后按《漆膜一樣平常制備法》(GB/T1727—1992)涂刷底漆、中心漆、面漆制成樣板。兩種涂裝系統(tǒng)為紅丹酚醛底漆+灰鋁鋅醇酸磁漆和無機富鋅底漆+灰云鐵環(huán)氧中心層+聚氨酯面漆，涂刷氛圍相對濕度為60%，情況溫度為25℃。(3)漆膜查驗：每道漆膜實干后，用測厚儀丈量干膜厚度，涂裝完畢后，測試漆膜總厚度。漆膜總厚度掌握在150～200μm范疇內(nèi)，面漆厚度為60～80μm。接納目測查驗涂膜外不雅，外貌需平滑、平整、色彩勻稱同等。(4)樣板的老化實驗：接納克己的老化嘗試箱按GB/T14522—1993《機器產(chǎn)業(yè)產(chǎn)物用塑料、涂料、橡膠質(zhì)料人工天氣加快實驗要領(lǐng)》舉行老化實驗，光源為波長253nm的紫外燈管，輻射度為0.35W/m2;相對濕度為65%，紫外光照時候4h，噴淋0.5h，冷卻3.5h，每個輪回為1個周期，舉行2200h的實驗，并在差別周期隔斷掏出各周期的樣板舉行涂膜機能評定。(5)機能表征：用MN型鏡向光芒儀依照GB/T9754—1988尺度檢測涂層在曝曬前后光芒的轉(zhuǎn)變，并盤算有機涂層的掉光率。涂層測厚儀(TT220)測試涂層厚度。用電子天平(DS400S)依照HG—2—16128尺度檢測涂層人工老化后的吸水率。掃描電子顯微鏡(VEGATS5136XM)闡發(fā)涂層在老化歷程中微不雅描寫的轉(zhuǎn)變。傅里葉轉(zhuǎn)換紅外光譜儀(EQUINOX-55)闡發(fā)涂層老化時有機基團的轉(zhuǎn)變。

2.效果與評論辯論

2.1兩種面漆老化進程比擬闡發(fā)

跟著涂層的老化，涂層系統(tǒng)的面漆漸漸變粗拙而掉光。圖1給出了兩種面漆隨輻照時候的耽誤，掉光率的轉(zhuǎn)變趨向圖。

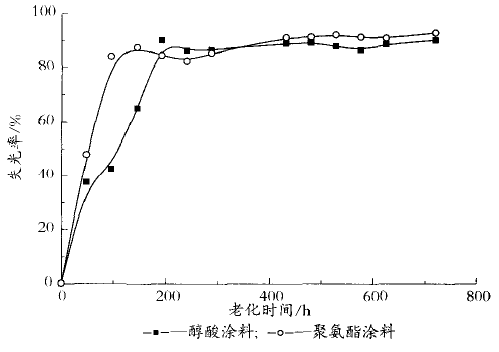

圖1醇酸磁漆和聚氨酯面漆掉光率隨人工老化時候的轉(zhuǎn)變趨向
